| Merk | VBI |
|---|---|
| Onderdeel | Balk / ligger |
| Materiaal | Beton |
| Wapening | 1 streng |
| Lengte (mm) | 2380 |
| Breedte (mm) | 116 |
| Hoogte (mm) | 170 |
| Soort | Combinatievloer |
| T.b.v. bekisting van (mm) | 500x500 |
Betonnen liggers / Vbi Vloerbalk S1 2380mm
29,74 24,58
Art. Nr.
5736
Vbi balken met lengte 2380mm voor een "broodjes" combinatievloer.
Iedere balklengte is automatisch krachtig genoeg voor de betreffende overspanning.
De balk heeft 9 à 10 cm opleg nodig (op / in de muur / op de fundering).
Neem gerust contact op voor advies en een legplan.
Of klik hier om met de VLOERCALCULATOR uit te rekenen hoeveel balken en broodjes u nodig heeft.
Of neem gerust contact met ons op voor toelichting, advies en een legplan.
VBI balken 238cm
Verwerking

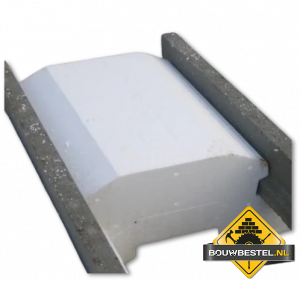

In het werk plaatst men de VBI balken op de opleggingen. Tussen de balken brengt men EPS Tempex vulelementen aan. Deze dienen als isolatie van de broodjesvloer, maar ook als bekisting voor de constructieve druklaag die in het werk wordt aangebracht. De hart-op-hart (HOH) afstand van de betonnen T-liggers bedraagt 63,5cm of 51,5cm. (Een slijptol met diamantblad is in principe een vereiste bij deze klus, mede omdat de balken soms in langere lengtes worden geleverd.)
De druklaag heeft meestal een dikte van 40 á 50 mm. Op de broodjesvloer wordt een bouwstaalmat gelegd die als wapening dient voor het daarop te storten beton, tot zo'n 3 à 4 cm boven de balklaag en minimaal 4 cm boven het polystyreen reiken. Op de constructieve combinatievloer komt dan meestal een afwerkvloer/smeervloer.
De VBI balken zijn 17cm hoog (komt altijd 1 cm hoger dan de broodjes) en 11,6cm breed.
Detailtekening
