Meer informatie
Merk	VBI
Onderdeel	Balk / ligger
Materiaal	Beton
Soort	Combinatievloer
T.b.v. bekisting van (mm)	500x500

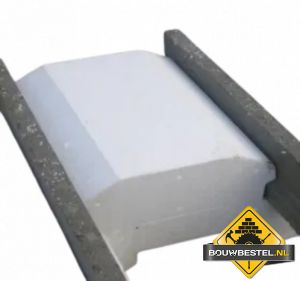

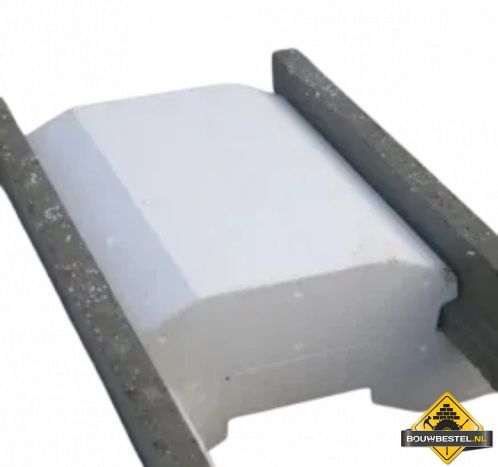

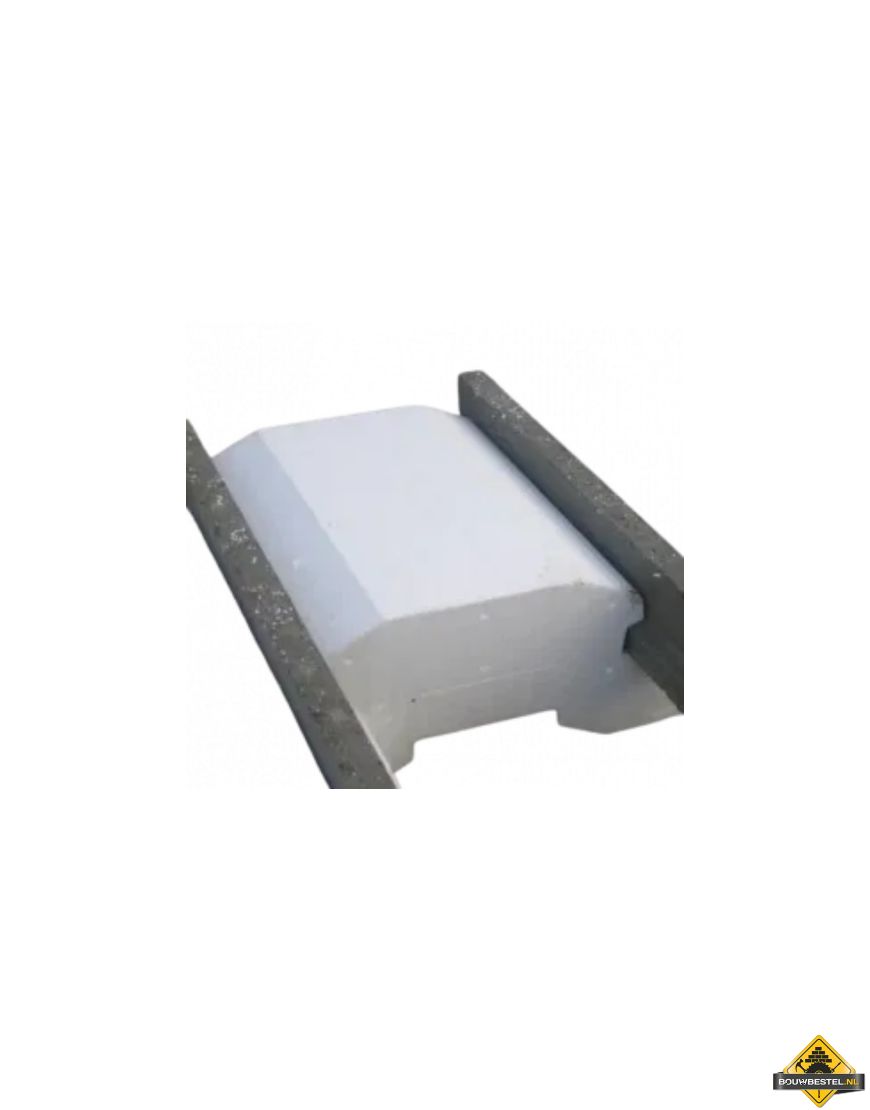

Betonnen Balken / Vbi Vloerbalk

Vanaf 17,51 14,47

Art. Nr.

83204

S1, S2 en S3 staan voor de gradaties aan stalen wapeningsstrengen dat de vloerbalk bevat. De langere balken bevatten automatisch de extra benodigde strengen en grotere diktes staal.

Iedere balklengte is daardoor automatisch krachtig genoeg voor de betreffende overspanning.

De balk heeft 9 à 10 cm opleg nodig (op / in de muur / op de fundering).

Klik hier om met de VLOERCALCULATOR uit te rekenen hoeveel balken en broodjes u nodig heeft.

Of neem gerust contact met ons op voor toelichting, advies en een legplan.

Description

Betonnen Balken / Vbi Vloerbalk

Verpakkingseenheid
Per stuk

Verwerking
In het werk plaatst men de betonnen T-liggers / vloerbalken op de opleggingen. Tussen de betonnen liggers brengt men EPS Tempex vulelementen aan. Deze dienen als isolatie van de broodjesvloer, maar ook als bekisting voor de constructieve druklaag die in het werk wordt aangebracht. De hart-op-hart (HOH) afstand van de betonnen T-liggers bedraagt 63,5cm of 51,5cm. (Een slijptol met diamantblad is in principe een vereiste bij deze klus, mede omdat balken soms in langere lengtes worden geleverd.)

De druklaag heeft meestal een dikte van 40 á 50 mm. Op de broodjesvloer wordt een bouwstaalmat gelegd die als wapening dient voor het daarop te storten beton, tot zo'n 3 à 4 cm boven de balklaag en minimaal 4 cm boven het polystyreen reiken. Op de constructieve combinatievloer komt dan meestal een afwerkvloer/smeervloer.

S1, S2 of S3 zijn zowel lengte als wapening categorieën tegelijk. Hoe langer de balk hoe meer wapening. Iedere lengte is daardoor automatisch sterk genoeg.

Detailtekening
