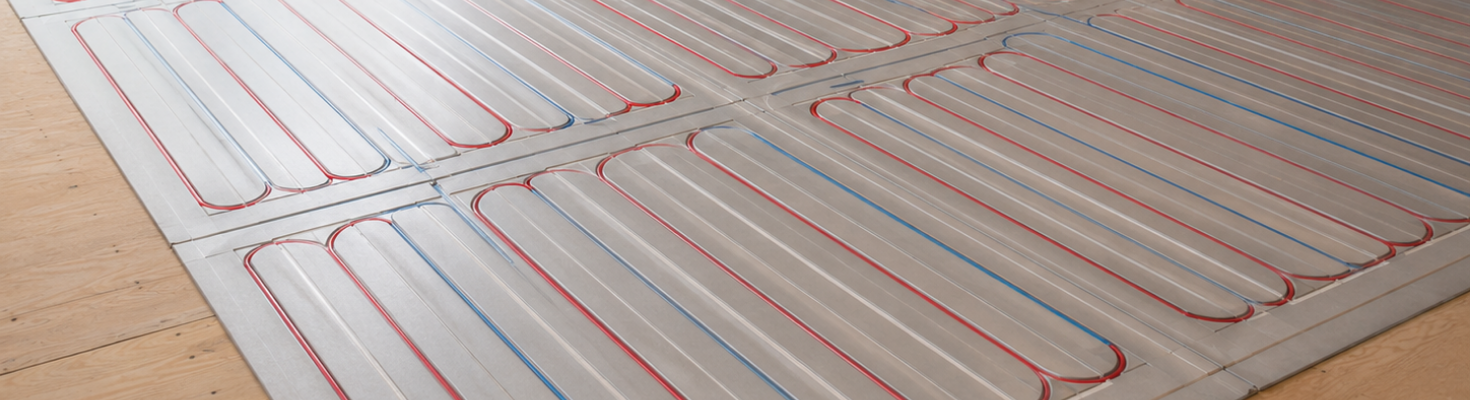

Droogbouw vloerverwarming op een houten vloer

Droogbouw vloerverwarming is een lichte en praktische manier om vloerverwarming op een houten vloer aan te brengen. De verwarmingsbuizen worden in voorgefreesde vloerelementen gelegd. Daardoor is meestal geen zware cementdekvloer nodig en kan de opbouwhoogte beperkt blijven.

De houten constructievloer moet wel vlak, droog, stabiel, volledig ondersteund en goed bevestigd zijn. Een vloer die veert, kraakt of doorzakt moet je eerst herstellen.

Droogbouw vloerverwarming werkt met een groot afgifteoppervlak en is daardoor geschikt voor lagetemperatuurverwarming en een warmtepomp. De warmteafgifte moet wel voldoende zijn om de ruimte te verwarmen.

Bekijk de beschikbare droogbouw vloerverwarming voor een houten vloer.

Waarom droogbouw vloerverwarming op een houten vloer?

Een traditionele vloerverwarming met een dikke cementgebonden vloer kan veel gewicht en bouwvocht aan een houten constructie toevoegen. Een droogbouwsysteem is speciaal ontwikkeld voor een lichtere en dunnere vloeropbouw.

Relatief laag gewicht
Beperkte opbouwhoogte
Snelle reactie op temperatuurveranderingen
Geschikt voor renovatie
Te combineren met lagetemperatuurverwarming
Af te werken met gietmassa of systeemdekplaten

Bij een systeem met gietmassa wordt nog wel een nat product aangebracht. Een opbouw met systeemdekplaten blijft volledig droog.

Twijfel je nog tussen droogbouw, elektrische vloerverwarming of een systeem tussen de balken? Lees dan ook welke vloerverwarming geschikt is voor een houten ondervloer.

Is de houten ondervloer geschikt?

Controleer de complete vloerconstructie voordat je materialen bestelt. Droogbouwplaten zijn niet constructief dragend en kunnen een zwakke of verende houten vloer niet verstevigen.

Volledig ondersteund betekent dat de droogbouwplaten overal vlak op de constructievloer rusten. Ze mogen niet over kuilen, brede naden of plaatselijke hoogteverschillen heen veren.

Controleer de balken en vloerplaten op houtrot, vocht en beschadigingen.
Herstel vering, doorbuiging en losliggende vloerplaten.
Schroef krakende of bewegende platen goed vast.
Zorg voor een droge, schone en vlakke ondergrond.
Controleer de vlakheidseisen van het gekozen droogbouwsysteem.
Controleer of de houten constructie het totale gewicht kan dragen.
Houd rekening met deuren, trappen, dorpels en beschikbare hoogte.

Let op!

Plaats geen droogbouw vloerverwarming op een verende of doorzakkende vloer. Herstel eerst de balklaag, vloerplaten en bevestigingen.

Een slecht geïsoleerde houten vloer verliest een deel van de warmte naar beneden. Controleer daarom ook de isolatie tussen of onder de vloerbalken. Lees meer over isolatie onder een houten vloer.

Opbouwhoogte en gewicht controleren

De beschikbare hoogte en de draagkracht van de houten vloer bepalen welke systeemopbouw geschikt is. Tel niet alleen de droogbouwelementen mee, maar ook de buizen, gietmassa of dekplaten, eventuele egaline, lijm en eindvloer.

Aandachtspunten bij de hoogte en het gewicht van de vloeropbouw
Onderdeel	Wat moet je controleren?
Droogbouwelementen	Afhankelijk van de gekozen R Floorzz-uitvoering zijn de vloerelementen circa 21 mm dik.
Afwerking met gietmassa	Gietmassa voegt hoogte, gewicht en bouwvocht toe. Controleer het verbruik in de actuele systeemgegevens.
Afwerking met dekplaten	Dekplaten houden de verwerking droog, maar voegen ook hoogte en gewicht toe.
Totale systeemhoogte	Deze kan vanaf ongeveer 30 tot 31 mm beginnen. Controleer welke afwerklagen en eindvloer in deze maat zijn meegerekend.
Gewicht per m²	Dit verschilt per opbouw. Controleer het actuele systeemblad of vraag de gegevens op bij de leverancier.

Gebruik de genoemde maten alleen als indicatie. Controleer altijd de actuele opbouwtekening van de gekozen R Floorzz-uitvoering.

Warmtebehoefte en legplan bepalen

Bepaal vóór het maken van het legplan hoeveel verwarmingsvermogen iedere ruimte nodig heeft. De warmtebehoefte hangt onder andere af van de isolatie, ramen, ventilatie, buitenschil en gewenste ruimtetemperatuur.

Wil je het systeem als hoofdverwarming gebruiken? Dan moet de warmteafgifte voldoende zijn om het warmteverlies van de ruimte te compenseren. Voor bijverwarming kan een lagere afgifte voldoende zijn.

Een platenplan geeft aan waar de elementen en buizen komen. Het vervangt geen warmteverliesberekening.

Markeer permanent gesloten keukenblokken, vaste kasten, een bad en toekomstige scheidingswanden. Leg daar doorgaans geen actieve verwarmingsbuizen, tenzij het systeemontwerp anders aangeeft.

Transportleidingen kunnen volgens het legplan wel door een vaste zone lopen. Bewaar daarom het leidingplan en maak na montage foto’s met maatvoering.

Groepslengte, buisdiameter en hart-op-hartafstand

De groepslengte, buisdiameter en hart-op-hartafstand moeten aansluiten op de warmtebehoefte en het hydraulische ontwerp. Ook het drukverlies, de verdeler, pompcapaciteit en benodigde doorstroming spelen een rol.

Bij de R Floorzz-uitvoering met 16 mm buis wordt voor een warmtepompgeschikt systeem maximaal circa 80 meter per groep geadviseerd. Controleer in het legplan of de aanvoer- en retourleiding vanaf de verdeler binnen deze lengte vallen.

Voor andere systemen kunnen andere maximale groepslengtes gelden. Buig de buis nooit scherper dan de minimale buigradius uit de productvoorschriften.

Droogbouw vloerverwarming plaatsen

De plaatsing bestaat in hoofdlijnen uit zes stappen:

Controleer en herstel de houten constructievloer.
Laat de warmtebehoefte bepalen en maak een leg- en platenplan.
Plaats en bevestig de droogbouwelementen.
Leg de verwarmingsbuizen en sluit de groepen aan.
Vul, ontlucht en test de leidingen onder de voorgeschreven druk.
Werk de vloer af met gietmassa of geschikte systeemdekplaten.

Bekijk voor de volledige montagevolgorde het stappenplan voor droogbouw vloerverwarming.

Droogbouw vloerdelen leggen

Leg de voorgefreesde elementen volgens het platenplan. Rechte elementen, bochtdelen en aanvoerelementen moeten samen het volledige leidingverloop vormen.

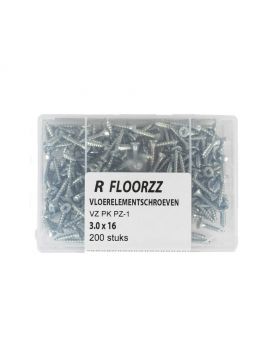

Bevestig de vloerdelen met middelen die geschikt zijn voor de houten ondervloer en het gekozen systeem. De elementen moeten vlak en stabiel liggen en mogen tijdens het plaatsen van de buizen niet verschuiven.

Droogbouw vloerverwarmingsplaten op een houten ondervloer — De droogbouw vloerverwarmingsplaten worden volgens het platenplan op de stabiele houten ondervloer gelegd.

Vloerverwarmingsbuizen leggen en druktesten

Druk de buizen rustig in de voorgefreesde sleuven. Volg het legplan en voorkom knikken, beschadigingen en te scherpe bochten.

Sluit de groepen aan op de verdeler. Vul en ontlucht het systeem en voer de voorgeschreven druktest uit voordat je de buizen definitief afdekt.

Controleer alle verbindingen op lekkage. Herstel problemen direct, want na het aanbrengen van gietmassa of dekplaten zijn de leidingen moeilijker bereikbaar.

Vloerverwarmingsbuizen in voorgefreesde droogbouwplaten — De vloerverwarmingsbuizen worden zonder scherpe bochten in de voorgefreesde droogbouwplaten gelegd.

Afwerken met gietmassa of systeemdekplaten

Kies vooraf één complete en goedgekeurde systeemopbouw. Combineer niet zelf een willekeurige primer, gietmassa, dekplaat en egaline.

Verschil tussen afwerken met gietmassa en systeemdekplaten
Afwerking	Werkwijze	Belangrijk aandachtspunt
Gietmassa	Breng systeemprimer aan en verdeel daarna de voorgeschreven gietmassa over de platen en buizen.	Gebruik primer, vezels, randstroken, laagdikte en droogtijd van hetzelfde systeem.
Systeemdekplaten	Bevestig of verlijm geschikte dekplaten volgens de systeemvoorschriften.	Controleer of de dekplaat geschikt is voor de gekozen lijm en eindvloer.

Gietmassa vult de sleuven rond de buizen, fixeert en beschermt de leidingen en ondersteunt de warmteoverdracht naar de bovenzijde van de vloer. De gietmassa maakt de vloer niet automatisch waterdicht.

Een opbouw met systeemdekplaten blijft volledig droog. Dit beperkt bouwvocht en kan gunstig zijn wanneer de houten vloer niet onnodig zwaar mag worden belast.

Moet droogbouw vloerverwarming worden geëgaliseerd?

Egaliseren is alleen nodig wanneer de afgewerkte ondergrond niet voldoet aan de vlakheidseisen van de eindvloer. Is de gietmassa of dekplaat al voldoende vlak, dan is een extra egalisatielaag niet nodig.

Wanneer de systeemopbouw en eindvloer dit toestaan, kan een geschikte gipsgebonden egaline worden gebruikt. Bekijk hiervoor de UZIN NC 110 egaline voor droogbouw vloerverwarming.

Controleer vooraf de benodigde primer, laagdikte, droogtijd en geschiktheid voor de volledige vloeropbouw.

Welke eindvloer kan op droogbouw vloerverwarming?

De eindvloer moet geschikt zijn voor vloerverwarming én voor de gekozen droogbouwopbouw. Tel de warmteweerstand van de eindvloer, ondervloer, dekplaat en overige lagen boven de verwarmingsbuis bij elkaar op.

Warmteoverdracht en aandachtspunten per eindvloer
Eindvloer	Relatieve warmteoverdracht	Belangrijk aandachtspunt
Tegels	Zeer goed	Gebruik een ondergrond, primer, tegellijm en voegmortel die bij de systeemopbouw passen.
Dun verlijmd PVC	Goed	De ondergrond moet zeer vlak zijn en het lijmsysteem moet geschikt zijn voor vloerverwarming.
Laminaat	Redelijk tot goed	Controleer de gezamenlijke warmteweerstand van het laminaat en de ondervloer.
Houten vloer	Redelijk	Let op houtsoort, dikte, legmethode, vochtcondities en maximale vloertemperatuur.
Tapijt	Beperkt tot redelijk	Controleer of het tapijt en de ondervloer samen voldoende warmte doorlaten.

Een houten eindvloer is dus niet automatisch ongeschikt. Kies een product dat expliciet is goedgekeurd voor vloerverwarming en volg de voorschriften van de vloerfabrikant.

Vloerverwarming inregelen en opstarten

Na de installatie moeten de groepen waterzijdig worden ingeregeld. Iedere groep krijgt dan de berekende doorstroming, zodat de ruimtes gelijkmatig worden verwarmd.

Schakel het systeem pas in wanneer primer, gietmassa, egaline, lijm en eindvloer voldoende zijn gedroogd. Volg daarna het opstartprotocol van het vloerverwarmingssysteem en de eindvloer.

Zet de watertemperatuur niet direct op de uiteindelijke instelling, maar bouw de temperatuur op volgens de systeemvoorschriften.

Tip!

Bewaar het legplan en maak foto’s van de buizen met maatvoering voordat je de vloer afwerkt. Zo voorkom je dat later tijdens het boren of plaatsen van een wand een leiding wordt geraakt.

Veelgemaakte fouten

Droogbouwplaten op een verende of doorzakkende vloer leggen
Geen warmteverliesberekening laten maken
Het totale gewicht en de opbouwhoogte niet controleren
Een vaste groepslengte voor ieder systeem gebruiken
Te scherpe bochten in de verwarmingsbuis maken
Vaste objecten en toekomstige wanden niet in het legplan opnemen
De leidingen afdekken zonder eerst een druktest uit te voeren
Onderdelen uit verschillende systemen willekeurig combineren
De warmteweerstand van de eindvloer niet controleren
Het systeem niet inregelen of te snel op temperatuur brengen

Korte conclusie

Droogbouw vloerverwarming is een geschikte oplossing voor een stabiele en draagkrachtige houten vloer. Het systeem heeft een relatief laag gewicht en een beperkte opbouwhoogte, waardoor het goed past bij renovatie.

Controleer vooraf de houten constructie, warmtebehoefte, groepsindeling en totale vloeropbouw. Plaats de elementen en buizen volgens het legplan, voer een druktest uit en kies daarna een complete afwerking met gietmassa of systeemdekplaten.
