Merk	VBI
Onderdeel	Balk / ligger
Materiaal	Beton
Wapening	1 streng
Lengte (mm)	2280
Breedte (mm)	116
Hoogte (mm)	170
Soort	Combinatievloer

Betonnen liggers / Vbi Vloerbalk S1 2280mm

26,86 22,20

Art. Nr.

5735

Vbi Combivloerbalken 1s met lengte 2280mm voor een "broodjes" combinatievloer.

Klik hier om met de VLOERCALCULATOR uit te rekenen hoeveel balken en broodjes u nodig heeft.

Of neem gerust contact met ons op voor toelichting, advies en een legplan.

Betonnen Liggers / Balken / VBI Vloerbalk

Verwerking

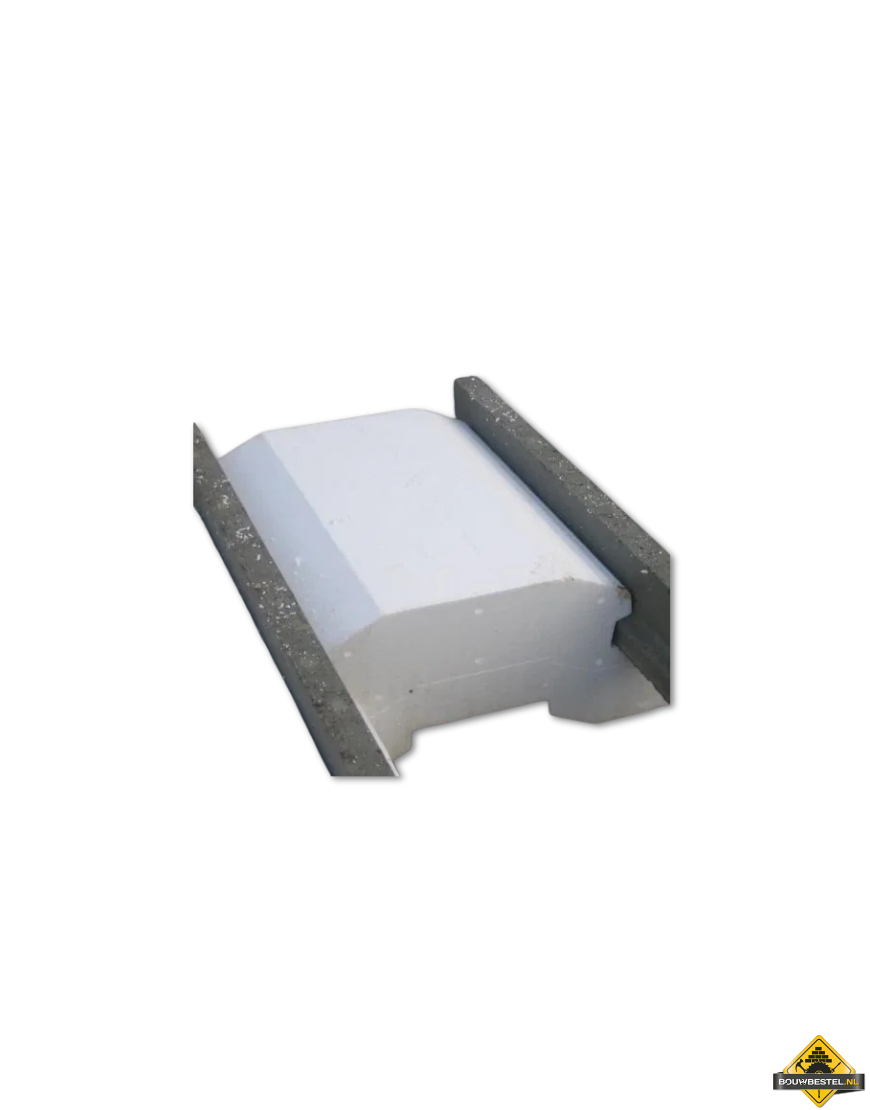

In het werk plaatst men de betonnen T-liggers / vloerbalken op de opleggingen. Tussen de betonnen liggers brengt men EPS Tempex vulelementen aan. Deze dienen als isolatie van de broodjesvloer, maar ook als bekisting voor de constructieve druklaag die in het werk wordt aangebracht. De hart-op-hart (HOH) afstand van de betonnen T-liggers bedraagt 63,5cm of 51,5cm.

De druklaag heeft meestal een dikte van 40 á 50 mm. Op de broodjesvloer wordt een bouwstaalmat gelegd die als wapening dient voor het daarop te storten beton, tot zo'n 3 à 4 cm boven de balklaag en minimaal 4 cm boven het polystyreen reiken. Op de constructieve combinatievloer komt dan meestal een afwerkvloer/smeervloer.

S1, S2 of S3 staat voor het aantal metalen wapeningsstrengen dat de vloerbalk bevat.

Detailtekening
