| Merk | VBI |
|---|---|
| Onderdeel | Balk / ligger |
| Materiaal | Beton |
| Wapening | 2 strengen |
| Lengte (mm) | 4480 |
| Breedte (mm) | 116 |
| Hoogte (mm) | 170 |
| Soort | Combinatievloer |
| T.b.v. bekisting van (mm) | 500x500 |
Betonnen liggers / Vbi Vloerbalk S2 4480mm
62,70 51,82
Art. Nr.
5772

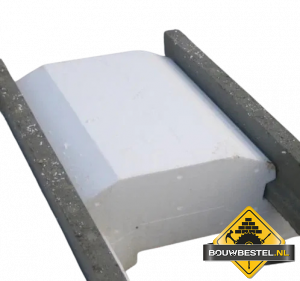

Betonligger voor een "broodjes" combinatievloer in de lengte van 448cm.
Iedere betonligger is automatisch krachtig genoeg voor de betreffende overspanning.
De ligger heeft 9 à 10 cm opleg nodig (op / in de muur / op de fundering).
Klik hier om met de VLOERCALCULATOR uit te rekenen hoeveel balken en broodjes u nodig heeft.
Of neem gerust contact met ons op voor toelichting, advies en een legplan.
Betonliggers broodjevloer
Verwerking
In het werk plaatst men de betonliggers / vloerbalken op de opleggingen. Tussen de betonnen liggers brengt men EPS Tempex vulelementen aan. Deze dienen als isolatie van de broodjesvloer, maar ook als bekisting voor de constructieve druklaag die in het werk wordt aangebracht. De hart-op-hart (HOH) afstand van de betonliggers bedraagt 63,5cm of 51,5cm. (Een slijptol met diamantblad is in principe een vereiste bij deze klus, mede omdat balken soms in langere lengtes worden geleverd)
De druklaag heeft meestal een dikte van 40 á 50 mm. Op de broodjesvloer wordt een bouwstaalmat gelegd die als wapening dient voor het daarop te storten beton, tot zo'n 3 à 4 cm boven de balklaag en minimaal 4 cm boven het polystyreen reiken. Op de constructieve combinatievloer komt dan meestal een afwerkvloer/smeervloer.
De betonligger is 17cm hoog (komt altijd 1 cm hoger dan de broodjes) en 11,6cm breed.
Detailtekening
Toon meer Toon minder
