Meer informatie
Merk	VBI
Onderdeel	Balk / ligger
Materiaal	Beton
Wapening	1 streng
Lengte (mm)	2730
Breedte (mm)	116
Hoogte (mm)	170
Soort	Combinatievloer

Betonnen liggers / Vbi Vloerbalk S1 2730mm

34,12 28,20

Art. Nr.

5740

Combinatievloer Vbi vloerbalken 1s met lengte 2730 mm voor een "broodjes" combinatievloer.

Iedere balklengte is automatisch krachtig genoeg voor de betreffende overspanning.

De balk heeft 9 à 10 cm opleg nodig (op / in de muur / op de fundering).

Neem gerust contact op voor advies en een legplan.

Of klik hier om met de VLOERCALCULATOR uit te rekenen hoeveel balken en broodjes u nodig heeft.

Combinatievloer Vloerbalken 273cm

Verwerking

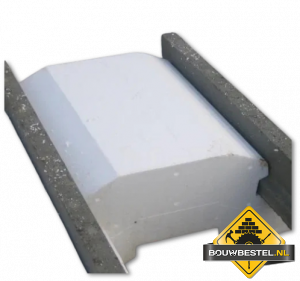

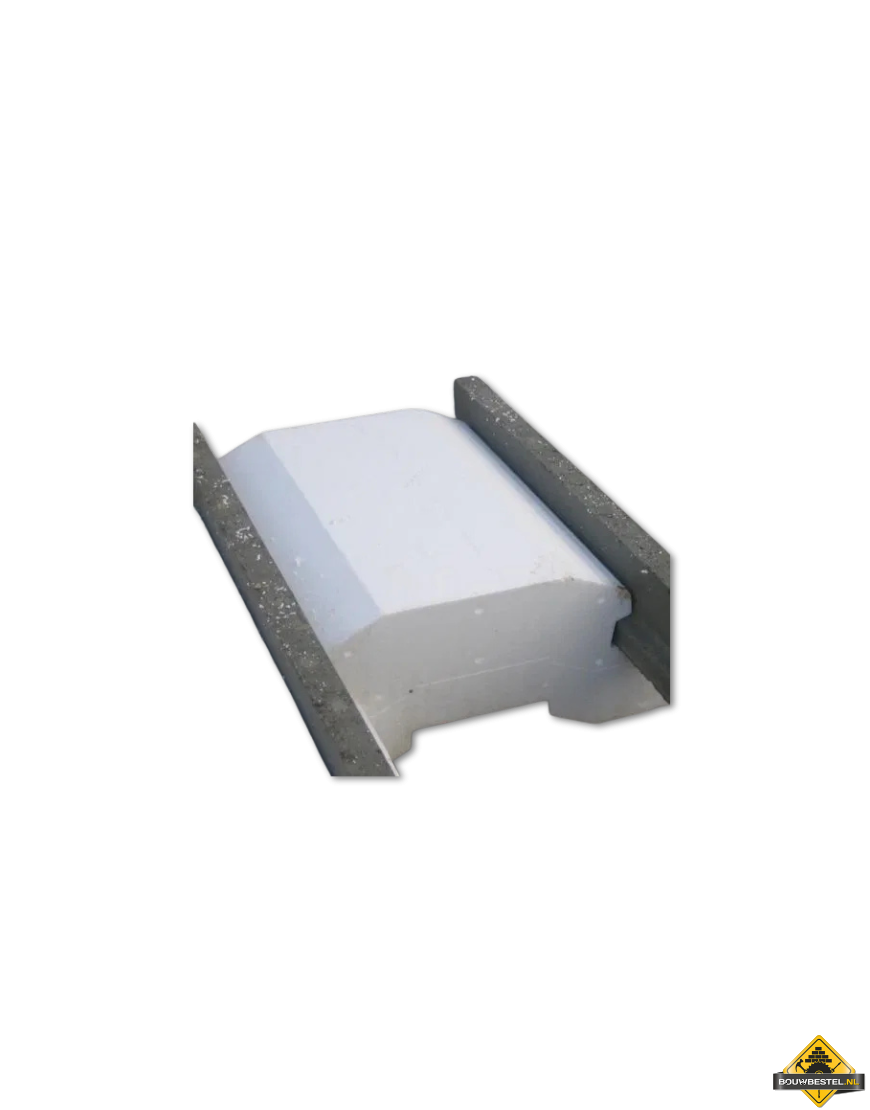

In het werk plaatst men de betonnen combinatievloer vloerbalken op de opleggingen. Tussen de betonnen liggers brengt men EPS Tempex vulelementen aan. Deze dienen als isolatie van de broodjesvloer, maar ook als bekisting voor de constructieve druklaag die in het werk wordt aangebracht. De hart-op-hart (HOH) afstand van de betonnen T-liggers bedraagt 63,5cm of 51,5cm. (Een slijptol met diamantblad is in principe een vereiste bij deze klus, mede omdat balken soms in langere lengtes worden geleverd.)

De druklaag heeft meestal een dikte van 40 á 50 mm. Op de broodjesvloer wordt een bouwstaalmat gelegd die als wapening dient voor het daarop te storten beton, tot zo'n 3 à 4 cm boven de balklaag en minimaal 4 cm boven het polystyreen reiken. Op de constructieve combinatievloer komt dan meestal een afwerkvloer/smeervloer.

De combinatievloer vloerbalk is 17cm hoog (komt altijd 1 cm hoger dan de broodjes) en 11,6cm breed.

Detailtekening
