| Merk | VBI |
|---|---|
| Onderdeel | Balk / ligger |
| Materiaal | Beton |
| Wapening | 2 strengen |
| Lengte (mm) | 5030 |
| Breedte (mm) | 116 |
| Hoogte (mm) | 170 |
| Soort | Combinatievloer |
| T.b.v. bekisting van (mm) | 500x500 |
Betonnen liggers / Vbi Vloerbalk S2 5030mm
77,20 63,80
Art. Nr.
5777
Betonnen ligger S2 voor een "broodjes" combinatievloer.
Iedere balklengte is automatisch krachtig genoeg voor de betreffende overspanning.
De balk heeft 9 à 10 cm opleg nodig (op / in de muur / op de fundering).
Klik hier om met de VLOERCALCULATOR uit te rekenen hoeveel balken en broodjes u nodig heeft.
Of neem gerust contact met ons op voor toelichting, advies en een legplan.
Combinatievloer Betonbalk
Verwerking

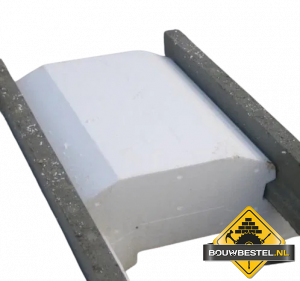

In het werk plaatst men de betonnen T-liggers / balken op de opleggingen. Tussen de betonbalken brengt men EPS Tempex vulelementen aan. Deze dienen als isolatie van de broodjesvloer, maar ook als bekisting voor de constructieve druklaag die in het werk wordt aangebracht. De hart-op-hart (HOH) afstand van de betonnen T-liggers bedraagt 63,5cm of 51,5cm. (Een slijptol met diamantblad is in principe een vereiste bij deze klus, mede omdat balken soms in langere lengtes worden geleverd)
De druklaag heeft meestal een dikte van 40 á 50 mm. Op de combinatievloer wordt een bouwstaalmat gelegd die als wapening dient voor het daarop te storten beton, tot zo'n 3 à 4 cm boven de balklaag en minimaal 4 cm boven het polystyreen reiken. Op de constructieve combinatievloer komt dan meestal een afwerkvloer/smeervloer.
De balk is 17cm hoog (komt altijd 1 cm hoger dan de broodjes) en 11,6cm breed.
Detailtekening
