| Merk | VBI |
|---|---|
| Onderdeel | Balk / ligger |
| Materiaal | Beton |
| Wapening | 2 strengen |
| Lengte (mm) | 4530 |
| Breedte (mm) | 116 |
| Hoogte (mm) | 170 |
| Soort | Combinatievloer |
| T.b.v. bekisting van (mm) | 500x500 |
Betonnen liggers / Vbi Vloerbalk S2 4530mm
70,97 58,65
Art. Nr.
5773
Betonnen ligger S2 voor een "broodjes" combinatievloer in de lengte van 453cm.
Iedere balklengte is automatisch krachtig genoeg voor de betreffende overspanning.
De balk heeft 9 à 10 cm opleg nodig (op / in de muur / op de fundering).
Neem gerust contact op voor advies en een legplan.
Of klik hier om met de VLOERCALCULATOR uit te rekenen hoeveel balken en broodjes u nodig heeft.
Betonnen Liggers VBI 453cm
Verwerking

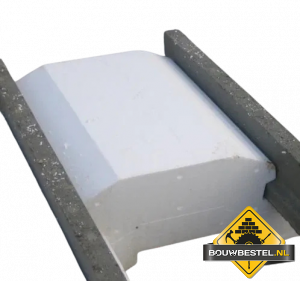

In het werk plaatst men de betonnen T-liggers / vloerbalken op de opleggingen. Tussen de betonnen liggers brengt men EPS Tempex vulelementen aan. Deze dienen als isolatie van de broodjesvloer, maar ook als bekisting voor de constructieve druklaag die in het werk wordt aangebracht. De hart-op-hart (HOH) afstand van de betonnen T-liggers bedraagt 63,5cm of 51,5cm.
De druklaag heeft meestal een dikte van 40 á 50 mm. Op de broodjesvloer wordt een bouwstaalmat gelegd die als wapening dient voor het daarop te storten beton, tot zo'n 3 à 4 cm boven de balklaag en minimaal 4 cm boven het polystyreen reiken. Op de constructieve combinatievloer komt dan meestal een afwerkvloer/smeervloer.
De betonnen ligger is 17cm hoog (komt altijd 1 cm hoger dan de broodjes) en 11,6cm breed.
Detailtekening
