Betonnen Balken / Vbi Vloerbalk S3 6080mm

Betonnen Liggers / Balken / VBI Vloerbalk

Verwerking

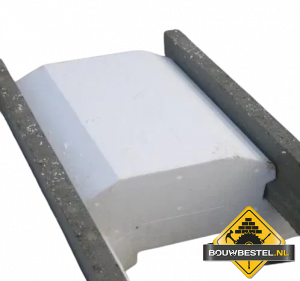

In het werk plaatst men de betonnen T-liggers / vloerbalken op de opleggingen. Tussen de betonnen liggers brengt men EPS Tempex vulelementen aan. Deze dienen als isolatie van de broodjesvloer, maar ook als bekisting voor de constructieve druklaag die in het werk wordt aangebracht. De hart-op-hart (HOH) afstand van de betonnen T-liggers bedraagt 63,5cm of 51,5cm.

De druklaag heeft meestal een dikte van 40 á 50 mm. Op de broodjesvloer wordt een bouwstaalmat gelegd die als wapening dient voor het daarop te storten beton, tot zo'n 3 à 4 cm boven de balklaag en minimaal 4 cm boven het polystyreen reiken. Op de constructieve combinatievloer komt meestal een afwerkvloer met een dikte variërend van 30 tot 50 mm.

S1, S2 of S3 staat voor het aantal metalen wapeningsstrengen dat de vloerbalk bevat.

Detailtekening
